起厝自己來

鋼筋綁紮，在結構體工程中占有舉足輕重的地位。

我們常說的R.C.，代表的其實就是Reinforced Concrete，字面上的意思就是「加強的混凝土」。用什麼來加強混凝土呢？當然就是用鋼筋囉！因為混凝土具有極佳的耐久度與耐火性，其主要的功能是承受壓力，但是它承受拉力的性能極差，結構計算時通常忽略不計。不過建築物不可能只承受壓力而不承受拉力，所以須要配合鋼筋的綁紮，來負擔結構物所承受的拉力。

鋼筋雖然可以承受極大的拉力，但是它卻是一種容易氧化腐蝕的材料，與混凝土結合，利用混凝土包覆使其與外界隔離，剛好可以保護鋼筋不受侵蝕。取鋼筋與混凝土各自的優點，且缺點互相互補，形成了現代建築大量使用的複合式材料-鋼筋混凝土，好比人的肉與骨，缺一不可。

一般牆筋（非承重牆）的綁紮，算是比較單純。房子結構設計最基本的理論，就是樓板直接荷重，將力量傳給樑，樑再傳給柱，柱再傳給基礎，基礎負荷的力量則全部由大地承受。因此在牆體在這個力量傳遞的過程中，並沒有擔任分擔載重的角色。白話的來說，沒有牆房子也不會倒。

所以意思是，牆壁的鋼筋不用綁，或是隨變綁一綁就可以了嗎？當然不是！牆壁雖然沒有承受直接的力量，但是在樑與柱受力的同時，牆面同樣也會間接受力，如果沒有鋼筋，牆面就會容易出現裂縫，然後就會開始漏水，而且水氣日積月累從裂縫侵入，久而久之就會產生所謂的壁癌了。因此，即便只是牆筋，也是得按步就班地綁紮才行。

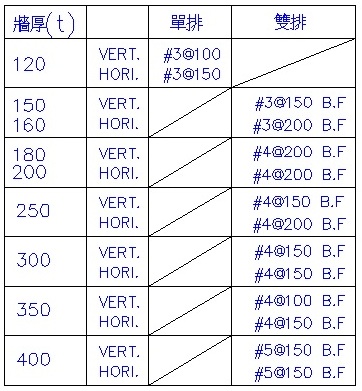

依據施工圖說，不同的牆厚，必須使用不同號數的鋼筋以及間距。如果是建築從業人員，我們建議這個表格必須熟記在腦袋瓜子裡，或者是抄在隨身的筆記本裡，更進步一點的話直接download在智慧型手機裡吧。

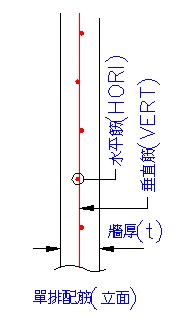

從上面的表格可以看到，只有12cm厚的牆使用單層鋼筋，15cm以上則都必須使用雙層鋼筋，而且牆厚愈厚，鋼筋號數愈大（就是鋼筋愈粗），而且間距愈小。現在房子已經比較少使用12cm的牆面了，除非是在室內或者是不受風雨侵襲的地方。單層鋼筋只要注意鋼筋的間距OK不OK，保護層是否足夠就行了。先來看看單層鋼筋的剖面圖：

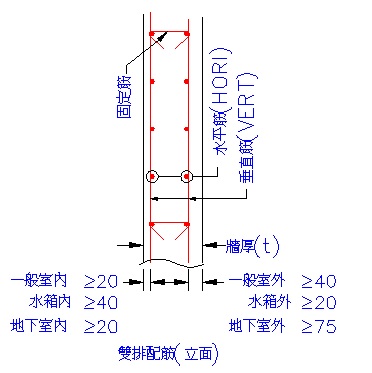

 比較需要注意的是雙層鋼筋的牆壁，讓我們來看圖說故事：

施工的重點如下：

第一：直立的鋼筋為主筋，要放在兩側；橫向的是副筋，要固定在主筋的內側（註）。

第二：注意鋼筋間距是否正確。

第三：保護層必須足夠，注意室內與室外會有一些不太相同，室外側因為會受風雨侵襲，所以保護層要大一些，至少要有4cm。

第四：圖中的固定筋，我們現場又以台語稱為「椅馬仔」，有當支撐的意思。固定筋一定要確實固定，最忌諱固定筋固定不確實，導致雙層鋼筋夾在一起，那就失去綁雙層鋼筋的意義了。而且內外兩層的鋼筋如果夾在一起，很可能會把配在鋼筋內側的水電管路夾扁，造成未來配管拉線的時候，還要打鑿牆壁，不但浪費工時工錢，更重要的是還破壞了原有的結構，吃力不討好。這個部份，經常會被忽略，所以特地提出來說明。

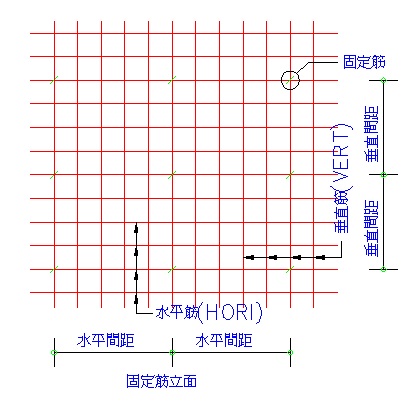

接下來，讓我來看看鋼筋立面的另一個視角：

依規定，在水平方向的固定筋間距，是五倍的垂直主筋間距；而垂直方向的固定筋間距，則是四倍橫向副筋間距。不過這個規定，能夠確實達到的工班並不多。在一般的非承重牆，以樓高3.4米來說，固定筋的高度大概在我胸前一處（離地約1.2米），然後手往上伸高可及的地方一處（約2.2米）便夠了；橫向的話約1.2~1.5米一處也就夠了。確認的方式通常是在模板封模之前，用力搖一搖、壓一壓，鋼筋不會跑掉就Pass了。

不過若是在所謂的剪力牆（承重牆），這個固定筋係作為牆位繫筋，扮演非常重要的角色，如果規定是60cm間距，就一定要是60cm間距，絲毫不可馬虎。

註：一般牆位的直立筋，一定要放在外側嗎？這個問題其實也困擾了我很久，直到有一次問了結構技師，心裡的疑慮才得以解除。答案是直立筋或者橫向筋都可以當做主筋，意思是直立筋在外側也可以，橫向筋在外側也沒問題。若是直立筋在外側，則該面牆主要承受的是地震時的水平側向應力；若是橫向筋在外側，主要功能則為分擔樑位載重。

知道問題的答案之後，經過一番思考，我決定還是依照圖說，將牆位的直立筋當成主筋，綁在外側。因為第一，目前結構大都採用樑柱系統極限設計，也就是說牆位並不在結構行為內列入考慮，設計上不須要牆位來分擔樑的載重，所以將直立筋置於外側，用以增加耐震能力；第二，工地現場須要統一的規範，如果今天你跟師傅們說「都可以」，那他以後就真的是隨隨便便都可以，如此對於我們管理的人來說，會造成相當程度的困擾，無形中也會增加建築成本。
